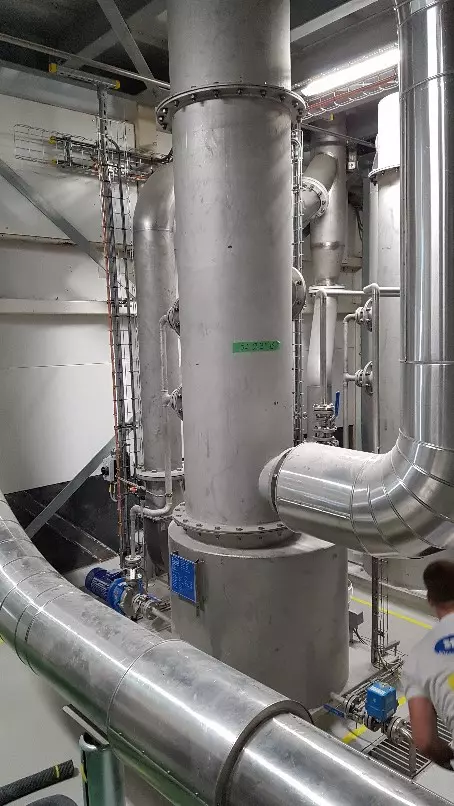

Scrubbers voor de voedingsindustrie (verwijdering van fijne deeltjes)

Proces beschrijving

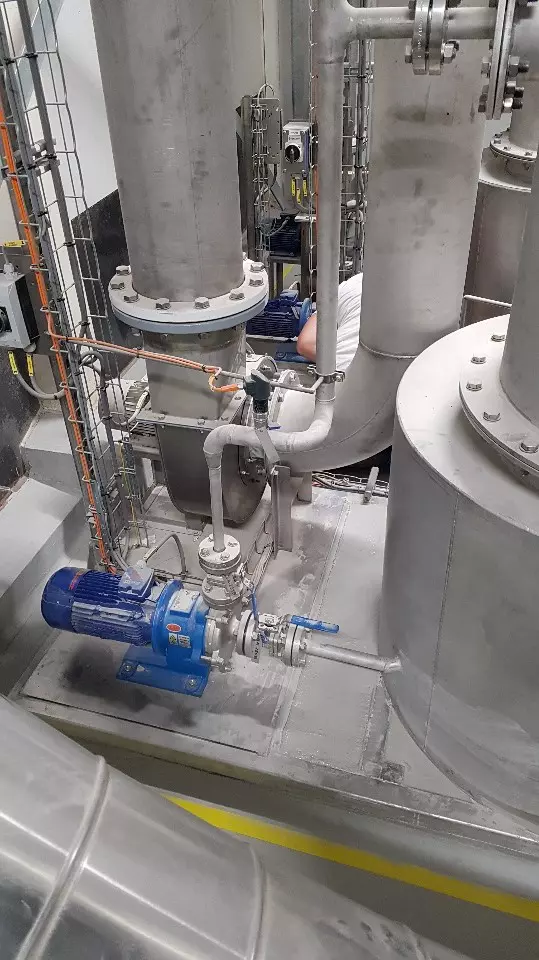

Het scrubber-proces is gebaseerd op een waswaterrecirculatie door een centrifugaalpomp, die het waswater uit de geïntegreerde buffer pompt.

• De wassectie bestaat uit holle kegelpijpen, waarvan een deel in tegenstroom en een deel in tegenstroom is gemonteerd. De plaatsing van deze holle-kegel-spuitmonden in de gaswasser is van het grootste belang voor een optimale gasbehandeling, in verband met de opvang van deeltjes door het intensieve contact tussen wasvloeistof en procesgas. Optimaal contact van fijne vloeistofdruppels met gas- en stofdeeltjes zal leiden tot een grote opname van vervuilende deeltjes/gassen. Dit type wasser is bijzonder geschikt voor onregelmatige concentraties (piekontladingen), die grotendeels zullen worden opgenomen door het tegenstroom wasprincipe;
• De wassectie is uitgerust met volledig verwijderbare meerdere sproeilansen die boven elkaar gemonteerd zijn om een lange(re) sproeipad te realiseren. De verstoppingsvrije tangentiële holle kegel nozzles doen hun werk met een fijne druppel om zoveel mogelijk stof/gasdeeltjes op te vangen. De sectie is zo geconstrueerd dat de nozzles door hun gecombineerde grote debiet tegelijkertijd de binnenkant van de wassectie goed spoelen. De nozzles zijn gemonteerd met een overlappend sproeipatroon, waardoor een zeer intensief reinigingssysteem ontstaat. Dit betekent dat het verontreinigde gas niet door de sproeisectie kan gaan zonder bevochtigd en gereinigd te worden. Hierdoor zijn willekeurige pakkingen volledig overbodig, zodat het drukverlies zeer laag is en blijft. De waterkwaliteit van het waswater wordt gemeten door middel van een geleidbaarheidsmeting. Op basis van deze gemeten waarde is het vervolgens mogelijk om automatisch te spoelen en vervolgens bij te vullen met vers water;
• Boven de wassectie wordt een voorafscheider gemonteerd. Dit kan een lamellenafscheider of een gaasafscheider zijn. Voor een optimale werking wordt deze voorafscheider besproeid met tangentiële sproeikoppen met volle kegel. De voorafscheider is bedoeld om de grove druppels af te scheiden en de vloeistofbelasting van het gas te verminderen. Daarnaast functioneert deze afscheider ook als agglomerator, wat betekent dat de fijne druppels die normaal gesproken niet kunnen worden afgescheiden, worden geagglomereerd. Dit betekent dat de kleine druppeltjes samengroeien tot grotere; hierdoor wordt de uiteindelijke afscheider ontlast en kan deze optimaal functioneren;
• Om het verlies aan wasmiddel zoveel mogelijk te beperken, wordt boven de voorafscheider een eindafscheider in de vorm van een zeer fijnmazige demister gemonteerd. Deze gaasafscheider zorgt voor een definitieve scheiding van de druppels en combineert in deze configuratie een hoge scheidingsgraad met een relatief laag drukverlies;
  Na de laatste afscheider wordt de gasstroom naar de centrifugaalventilator geleid om het drukverlies over de gaswasserinstallatie te compenseren. Vervolgens kan de gasstroom worden uitgestoten.

Specificaties scrubber 1

Specificaties scrubber 2

Pakket systemen

• Roestvrij stalen 316 behuizing
• Siemens S7-1500 PLC in Rittal kast
• BRL erkend doseersysteem
• KSB centrifugaalpompen
• Endress + Hauser instrumentatie
• Centrifugaal ventilator
• ECON kleppen
• Iwaki magneet aangedreven doseerpompen
