Scrubber voor de verwijdering van HCN

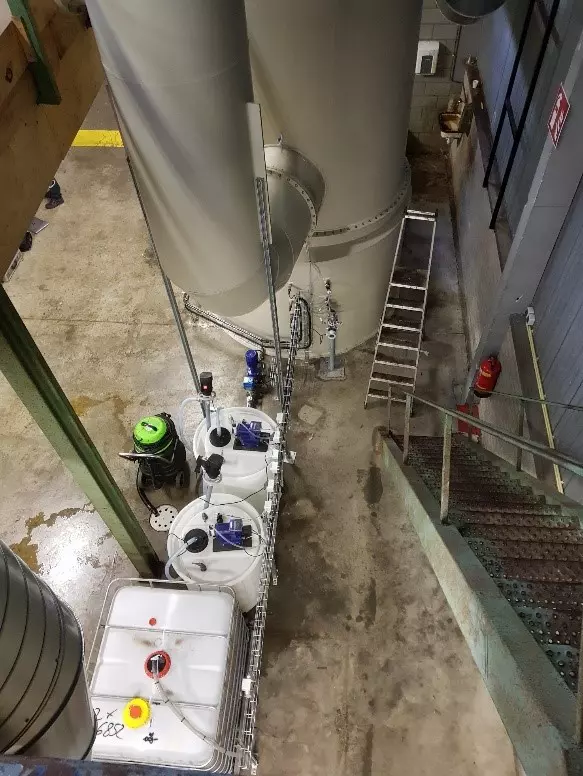

Scrubber voor de verwijdering van HCNScrubber voor de verwijdering van HCN

Het verontreinigde gas komt binnen via een zij-ingang aan de onderkant door middel van een halve pijp om een laminaire luchtstroom te verkrijgen. Het gas wordt vervolgens door een bed van willekeurige pakkingen (pall ringen) geleid, waarin waswater met natriumhydroxide (NaOH) en natriumhypochloriet (NaOCl) wordt opgelost door middel van tangentiële sproeikoppen met volle kegel om het waterstofcyanide (HCN) en andere zure componenten te kunnen uitwassen. De uit PP (polypropyleen) vervaardigde gaswasser heeft een eigen waterbuffer waaruit het waswater in een gesloten circuit moet worden gepompt. Tenslotte worden de ontstane druppels afgescheiden door een zeer fijne eindscheider die bestaat uit een lamellenafscheider in combinatie met een draadgaas demister.

De quench- en waspomp zijn direct naast de quench- en waskolom gebouwd en pompen het waswater rond met een constante druk en vloeistofstroom. De pompen zijn voorzien van een blokkeermogelijkheid door middel van geflensde handbediende kogelkranen en een druktransmitter aan de perszijde om de status van de sproeiers te beoordelen. Als extra veiligheid is de waspomp ook uitgerust met een debietschakelaar die een alarm genereert wanneer het debiet over het gepakte bed te laag wordt. Een hogere pompdruk dan de begindruk kan betekenen dat de sproeiers verstopt raken. Wanneer de pompdruk lager wordt dan de begindruk, kan dit wijzen op versleten sproeiers of lekkage.

Verpakkingssysteem

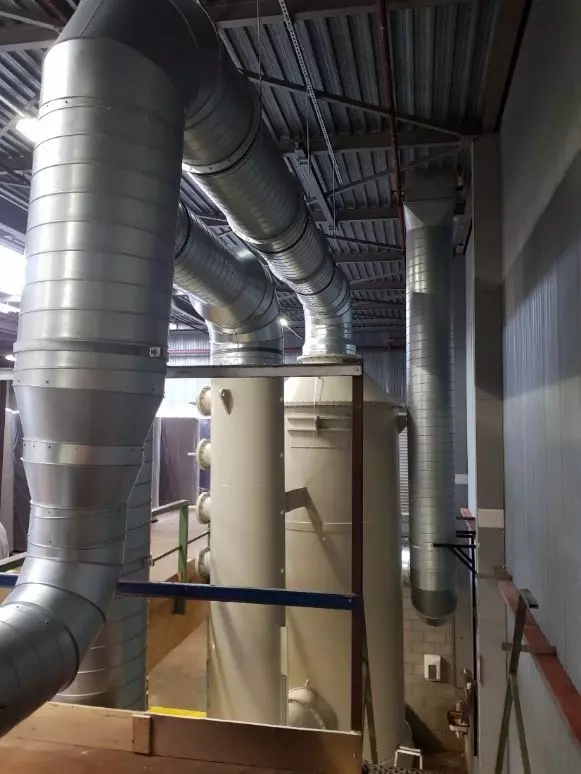

Scrubber for removal of HCN 1Scrubber for removal of HCN 1

  • Polypropyleen kolom
  • Siemens S7-1500 PLC in Rittal kast
  • KSB centrifugaalpompen
  • Endress + Hauser instrumentatie
  • ECON kleppen
  • Centrifugaal ventilator
  • Iwaki doseerpompen
Gasdebiet (maximaal) : 20.000 Nm3/h
Temperatuur gas  : 17 – 25 °C
Ontwerptemperatuur : 25 °C
Maximale overdruk : 40 mbar
Diameter scrubber : 2.000mm;
Scrubber hoogte : 5,500 mm;
